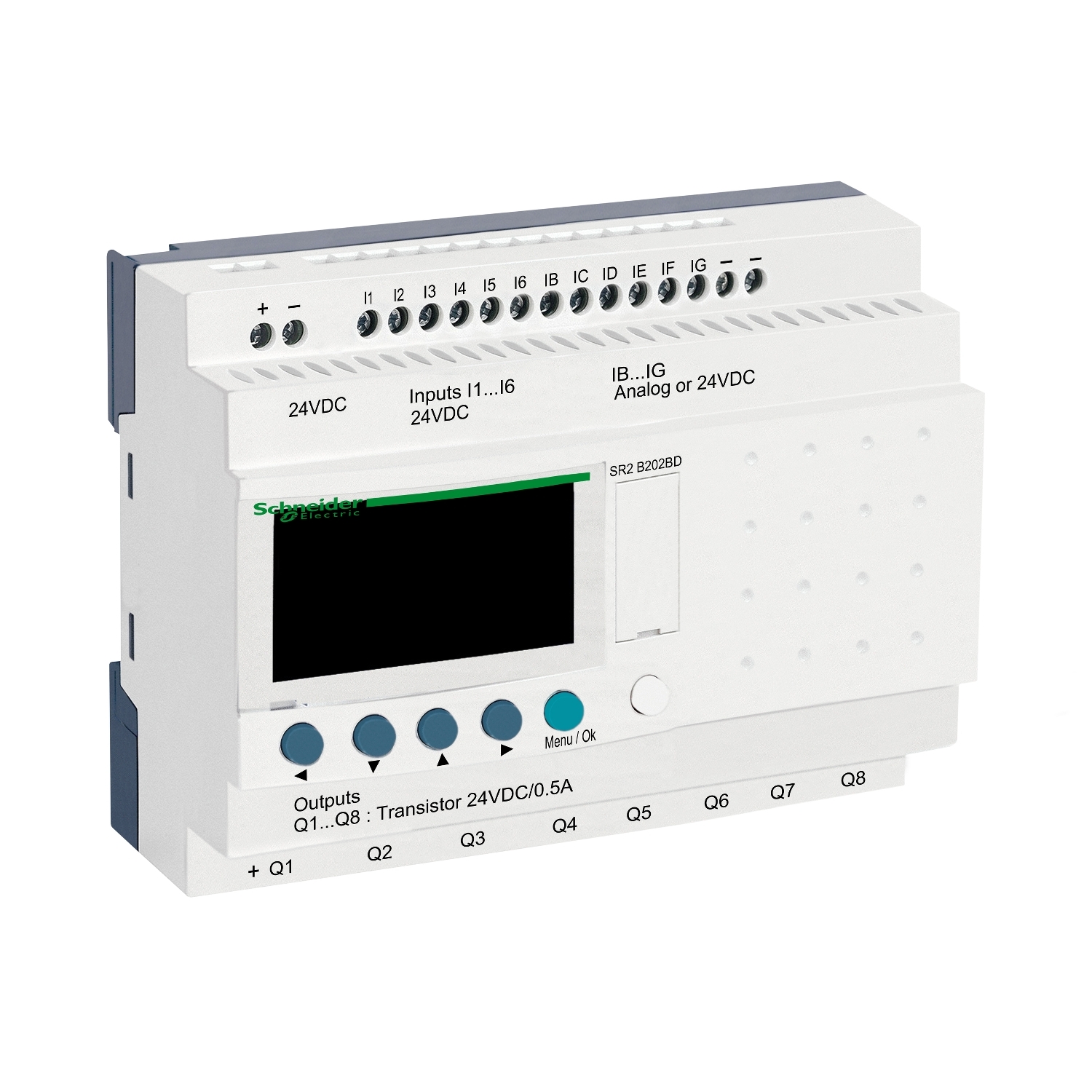

13806119015产品系列 | Zelio Logic | |
---|---|---|
产品类型 | 紧凑型智能继电器 |
本地显示 | 有 | |
---|---|---|
控制线路数量 | 0…240 with ladder programming 0…500 with FBD programming | |
周期时间 | 6…90 ms | |
累计运行时间 | 10 years at 25 °C | |
时钟误差 | 12 min/year at 0…55 °C 6 s/month at 25 °C | |
检查 | 每次上电时的程序内存 | |
额定电源电压 [Us] | 24 V DC | |
电源电压范围 | 19.2…30 V | |
供电电流 | 100 mA (不带扩展装置) | |
功耗W | 3 W 不带扩展装置 | |
反极保护 | 有 | |
离散量输入数量 | 12 符合 EN/IEC 61131-2 类型 1 | |
离散量输入类型 | 电阻性 | |
离散量输入电压 | 24 V 直流 | |
离散量输入电流 | 4 mA | |
计数频率 | 1 kHz 适用 离散量输入 | |
电压状态1担保 | >= 15 V 适用 I1...IA和 IH...IR 离散量输入电路 >= 15 V 适用 IB...IG 用作模拟量输入电路 | |
电压状态0担保 | <= 5 V 适用 I1...IA和 IH...IR 离散量输入电路 <= 5 V 适用 IB...IG 用作模拟量输入电路 | |
当前状态保证1 | >= 1.2 mA (IB...IG 用作模拟量输入电路) >= 2.2 mA (I1...IA和 IH...IR 离散量输入电路) | |
当前状态保证0 | <= 0.5 mA (IB...IG 用作模拟量输入电路) <= 0.75 mA (I1...IA和 IH...IR 离散量输入电路) | |
输入兼容 | 3 线接近传感器 PNP 适用 离散量输入 | |
模拟量输入数量 | 6 | |
模拟量输入类型 | 通用模式 | |
模拟量输入范围 | 0...10 V 0...24 V | |
允许电压 | 30 V 适用 模拟量输入电路 | |
模拟量输入分辨率 | 8 位 | |
LSB 值 | 39 mV 适用 模拟量输入电路 | |
转换时间 | 智能继电器循环时间 适用 模拟量输入电路 | |
转换错误 | +/- 5 % 在…上 25 °C 适用 模拟量输入电路 +/- 6.2 % 在…上 55 °C 适用 模拟量输入电路 | |
重复精度 | +/- 2 % 在…上 55 °C 适用 模拟量输入电路 | |
操作距离 | 10 m 工作站之间,带屏蔽电缆(传感器未绝缘) 适用 模拟量输入电路 | |
输入阻抗 | 12 kOhm 适用 IB...IG 用作模拟量输入电路 12 kOhm 适用 IB...IG 用作模拟量输入电路 7.4 kOhm 适用 I1...IA和 IH...IR 离散量输入电路 | |
(输出)通道数量 | 8 晶体管 | |
输出电压 | 24 V 晶体管输出 | |
输出电压 | 19.2...30 V DC (晶体管输出) | |
负载电流 | 0.5…0.625 A 晶体管输出 | |
残压 [Ures] | 2 V 在 1 状态 晶体管输出 | |
过载保护 | 有 过载保护 适用 晶体管输出 | |
短路保护 | 有 晶体管输出 | |
过压保护 | 有 过压保护 适用 晶体管输出 | |
时钟 | 有 | |
响应时间 | <= 1 ms (状态从0到1) 适用 晶体管输出 <= 1 ms (状态从1到0) 适用 晶体管输出 | |
接线能力 | Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) semi-solid Screw terminals, 1 x 0.2...1 x 2.5 mm² (AWG 25...AWG 14) solid Screw terminals, 1 x 0.25...1 x 2.5 mm² (AWG 24...AWG 14) flexible with cable end Screw terminals, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 16) solid Screw terminals, 2 x 0.25...2 x 0.75 mm² (AWG 24...AWG 18) flexible with cable end | |
紧固力矩 | 0.5 N.m | |
过电压种类 | III conforming to EN/IEC 60664-1 | |
产品净重 | 0.28 kg |
抗瞬时断电 | 1 ms | |
---|---|---|
产品认证 | CSA UL GOST GL C-Tick | |
符合标准 | EN/IEC 61000-4-4 级别 3 EN/IEC 60068-2-27 Ea EN/IEC 61000-4-5 EN/IEC 61000-4-6 级别 3 EN/IEC 61000-4-11 EN/IEC 61000-4-2 级别 3 EN/IEC 61000-4-3 EN/IEC 61000-4-12 EN/IEC 60068-2-6 Fc | |
IP 保护等级 | IP20 (terminal block) conforming to IEC 60529 IP40 (front panel) conforming to IEC 60529 | |
环境特征 | EMC directive conforming to EN/IEC 61000-6-2 EMC directive conforming to EN/IEC 61000-6-3 EMC directive conforming to EN/IEC 61000-6-4 EMC directive conforming to EN/IEC 61131-2 zone B Low voltage directive conforming to EN/IEC 61131-2 | |
辐射式/传导式干扰 | Class B conforming to EN 55022-11 group 1 | |
污染等级 | 2 符合 EN/IEC 61131-2 | |
环境温度 | -20…40 °C in non-ventilated enclosure conforming to IEC 60068-2-1 and IEC 60068-2-2 -20…55 °C conforming to IEC 60068-2-1 and IEC 60068-2-2 | |
贮存环境温度 | -40…70 °C | |
工作海拔 | 2000 m | |
maximum altitude transport | 3048 m | |
相对湿度 | 95 % without condensation or dripping water |
包装重量 | 289 g | |
---|---|---|
包装2重量 | 6.456 kg |
产品类型 | Green Premium 产品 | |
---|---|---|
REACh法规 | REACh 声明 | |
欧盟ROHS指令 | 主动合规性(超出欧盟 RoHS 法定范围的产品) 欧盟ROHS声明 | |
无汞 | 是 | |
RoHS 豁免信息 | 是 | |
中国 ROHS 管理办法 | 中国 ROHS 声明 | |
环境披露 | 产品环境文件 | |
流通资料 | 产品使用寿命终期信息 | |
WEEE | 该产品必须经特定废物回收处理后弃置于欧盟市场,绝不可丢弃于垃圾桶中。 | |
无 PVC | 是 |
保修单 | 18 months |
---|
