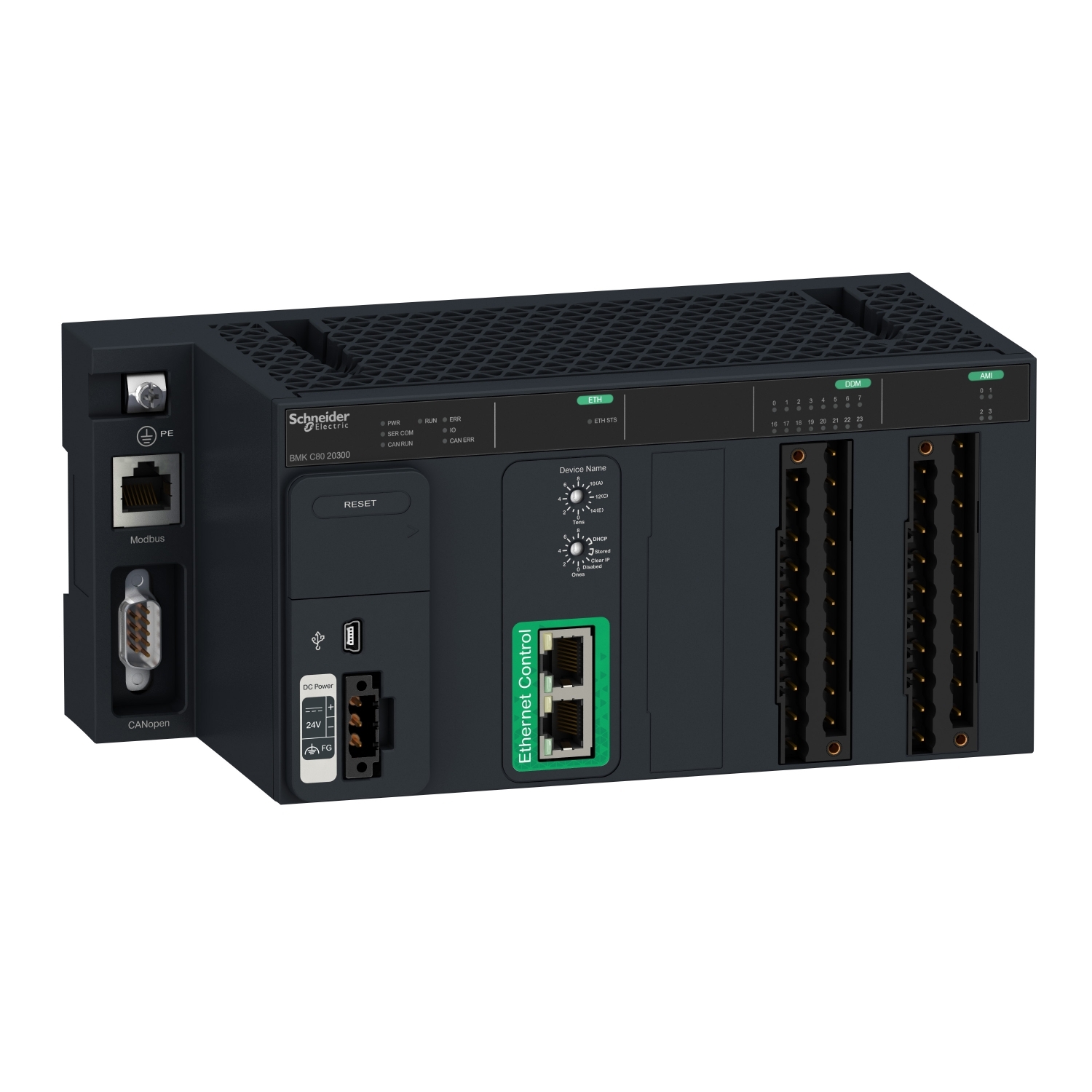

13806119015产品系列 | Modicon MC80 | |
---|---|---|
产品类型 | 处理器模块 | |
应用领域 | 槽式 |
适用范围 | BMXFTB20... 端子块 数字量 I/O 模块 BMXFTB20... 端子块 模拟量输入模块 | |
---|---|---|
额定电源电压 [Us] | 24 V - 15...20 % DC | |
电流消耗 | <= 700 mA | |
隔离电压 | 1500 V DC | |
内存说明 | 内部 RAM 3840 kB 内部 RAM 128 kB 数据 内部 RAM 3590 kB 程序常量与符号 | |
_ | 0.06 µs _ 0.08 µs 混合 | |
实时时钟 | 有 | |
功能可用 | 内存固定架 无电源 | |
通讯协议 | 1 非隔离串连接口, 连接器类型: RJ45, 通讯端: RS485/RS232, 传输率: 0.3...19.2 kbit/s 247 1 CANopen, 连接器类型: SUB-D 9, 传输率: 20 kbit/s...1 Mbit/s 16 2 以太网, 连接器类型: RJ45, 传输率: 10/100 Mbit/s | |
集成连接类型 | USB 端口: mini-B USB 连接器 | |
以太网端口 | 10BASE-T/100BASE-TX | |
总线长度 | 0…10 m 非绝缘的串行链接 0…15 m 非绝缘的串行链接 0…1000 m 绝缘的串行链接 用多余的独立设备 0…20 m, 传输率: 1 Mbit/s, 通讯端: CANopen 0…2500 m, 传输率: 20 kbit/s, 通讯端: CANopen 0…100 m, 通讯端: 以太网 | |
通讯服务 | 读/写变量 适用 对任何数据中心建模 诊断 适用 对任何数据中心建模 发送/接收字符的字符串 适用 特性模式 过程数据对象(PDO) 适用 CANopen 服务数据对象 (SDO) 适用 CANopen FDR 客户 适用 以太网 SNMP 适用 以太网 RSTP支持 适用 以太网 | |
离散量输入类型 | 3类 | |
离散量输入电流 | 5 mA | |
离散量输入电压 | 19...30 V 直流 | |
离散量输出数量 | 8 正 | |
离散量输出电流 | 500 mA 每输出 | |
离散量输出电压 | 19...30 V 直流 | |
保护类型 | 过载保护 适用 输出 短路保护 适用 输出 | |
模拟量输入数量 | 4 | |
模拟量输入类型 | 电流, 输入范围: - 20...20 mA 电压, 输入范围: - 10...10 V | |
Fast read cycle time for analogue input | 1.3ms+1.3MS x使用的通道数 | |
Nominal read cycle time for analogue input | 6.5 ms 适用于 4 渠道 | |
模拟量输入分辨率 | 16 位 |
运行温度 | -25…70 °C | |
---|---|---|
贮存环境温度 | -40…85 °C | |
相对湿度 | 0…95 % | |
抗震动 | 3 gn | |
标识 | CE | |
符合标准 | IEC 61131-2 CSA C22.2 No 213类别 I 部门 2 组 B UL 508 CSA C22.2 No 213类别 I 部门 2 组 C CSA C22.2 No 213类别 I 部门 2 组 A CSA C22.2 No 213 类别 I 部门 2 组 D CSA C22.2 No 142 | |
产品认证 | RCM |
包装重量 | 1900.000 g |
---|
产品类型 | Green Premium 产品 | |
---|---|---|
欧盟ROHS指令 | 主动合规性(超出欧盟 RoHS 法定范围的产品) 欧盟ROHS声明 | |
无汞 | 是 | |
RoHS 豁免信息 | 是 | |
中国 ROHS 管理办法 | 中国 ROHS 声明 | |
环境披露 | 产品环境文件 | |
流通资料 | 产品使用寿命终期信息 | |
WEEE | 该产品必须经特定废物回收处理后弃置于欧盟市场,绝不可丢弃于垃圾桶中。 |
保修单 | 18 个月 |
---|
