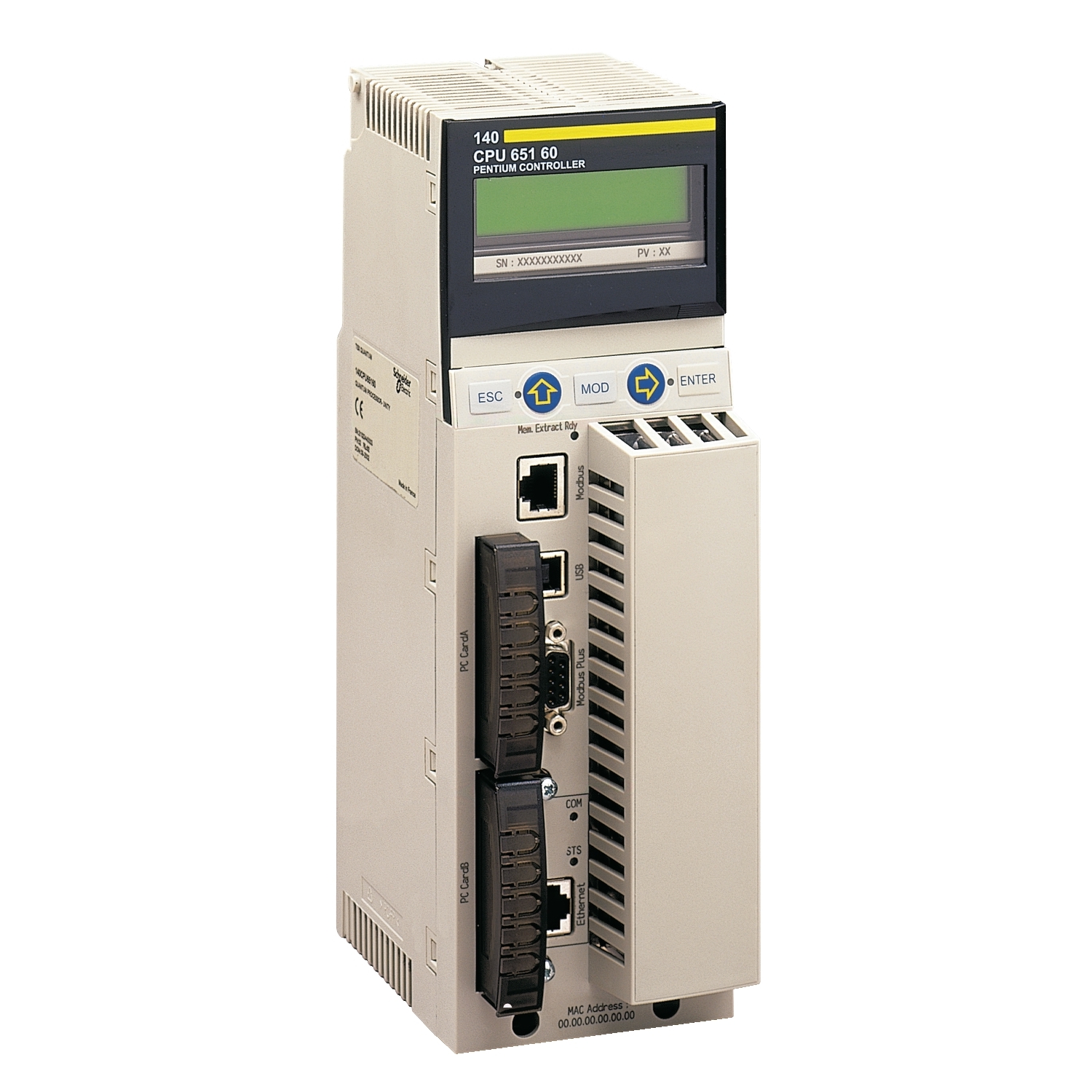

Unity处理器

16
6
2
10
4

2 - local rack(s)

63 站 - 1 背板 - 1 Modbus Plus 网络

31 - 2 rack(s) per S908 remote I/O
31 - 2 rack(s) per ethernet Quantum remote I/O
31 - 2 背板 每 X80的以太风远程IO

8000 inputs, 8000 outputs - distributed - per network Modbus Plus
无 （大 26 槽） - 本地
Unlimited (31 drops of 28 slots max) - ethernet remote I/O
31744 个输入, 31744 个输出 - S908 远程 I/O

500 inputs, 500 outputs - distributed - per network Modbus Plus
无限 （大 26 槽） - 本地
Unlimited (31 drops of 28 slots max) - ethernet remote I/O
1984 inputs,1984 outputs - remote

计数器
精确的时间戳
串行口
高速中断输入

以太网路由器

6 (Ethernet, Modbus, Modbus Plus, Profibus DP, Sy/Max)

1 USB
2 AS-Interface - distributed
4 AS-Interface - remote
6 Ethernet TCP/IP - local
6 Modbus Plus - 本地
6 Profibus DP - local
1 Modbus (RS232/485 Modbus/ASCII)

1 Modbus Plus with
1 Ethernet TCP/IP 和
1 Modbus with
1 USB 和

过程控制

Expandable 7168 kB - program with PCMCIA card
Expandable 8 MB - file storage with PCMCIA card
内部 RAM 3072 kB

钥匙开关 内存端口 通电/断电

1 cyclic/periodic master task -
1个周期快速任务 -
128 I/O 中断任务 -
128 中断任务 -
32 定时器中断任务 -
4 辅助任务 -

10.28 Kinst/ms 100 % Boolean
10.07 Kinst/ms 65 % Boolean and 35 % numerical

0.2 ms 适用 快速任务
1 ms 适用 主任务

2760 mA

1 LED (green) for Ethernet activity (COM)
1 LED (red) for Ethernet collision

1 female connector, connector type: SUB-D 9 for connecting to the Modbus Plus network
1 个连接器, 连接器类型: RJ45 用于连接以太网络
1 connector, connector type: RJ45 for connecting Modbus bus
