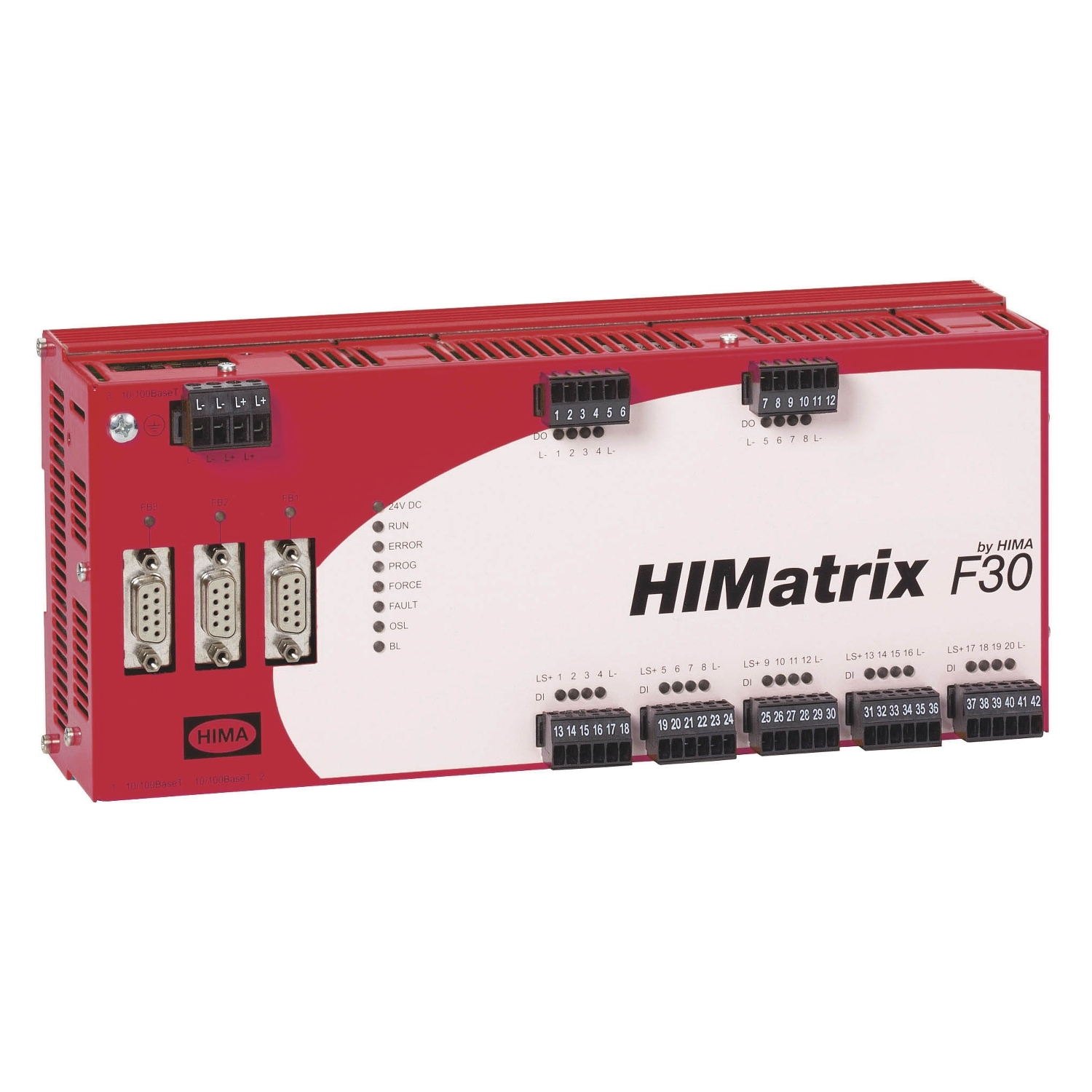

XPSMF3022

常州起能电力科技有限公司，公司尊崇“客户至上”价值观，并以诚信、务实、拼博、共赢的经营理念。通过多年发展，起能电力客户遍及全国 20 多个主要工业城市，已成为中国境内大型的电气产品分销商及工业自动化系统集成商之一。主要经营产品：变频器、软启动器，可编程控制器（PLC）、人机界面、触摸屏，伺服驱动器、伺服电机，工控机，传感器，低压电器，电机，减速机，断路器，电源、接触器，继电器，按钮，指示灯，变压器，压力变送器，流量计，端子台，连接器，交换机，充电枪，接近开关、限位开关、光电开光、3D传感器，仪器仪表等电气产品。同时承接电气成套配电柜，电控柜与非标设备等全套自动化解决方案。常州起能电力科技有限公司也是施耐德电气的授权核心代理商。同时也代理其他国内外品牌等等........ 在线咨询

全国咨询服务热线：

13806119015

产品详情

主要信息
产品系列	Preventa安全自动化
产品类型	紧凑型Preventa安全PLC
安全模块名称	XPSMF30
安全模块应用	对于多种机器安全功能以及个人保护
安全使用类别	4 类符合 EN 954-1/ISO 13849-1 SIL 3 符合 IEC 61508
结构类型	10BASE-T/100BASE-TX, Modbus TCP/IP 10BASE-T/100BASE-TX, 安全以太网

补充信息
模块功能	监控安全作动器适用离散量输出监控安全检测适用离散量输入监控安全对话适用离散量输入监控安全对话适用离散量输出
额定电源电压 [Us]	24 V 直流 - 15...20 %
无负载电流	0.5 A
保护类型	内部熔断器
时钟	有, 通过备份电容供电断电后持续1周
响应时间	根据应用的大小
内存说明	用户逻辑 250 kB 应用用户逻辑 250 kB 数据
离散量输入数量	20 非绝缘分立输入
电压状态0担保	<= 5 V 适用离散量输入
电压状态1担保	>= 15 V 适用离散量输入
当前状态保证0	1.25...1.5 mA (离散量输入)
当前状态保证1	>= 2 mA (离散量输入)
离散量输入电压	20 V
离散量输入电流	100 mA
输入保护类型	与地之间的短路保护短路保护
输入过压保护	500 V 适用离散量输入符合 IEC 61000-4-5
小通断容量 [Umin]	7.5 V
离散量输出数量	8
离散量输出电压	24 V 直流
输出电压公差	+/- 2 %
离散量输出电流	1 A 在…上 60 °C (通道 4 和 8) 2 A 在…上 50 °C (通道 4 和 8) 0.5 A 在…上 60 °C (通道 1 到 3, 5 到 7) <= 7 mA (所有通道)
小负荷	2 mA 每离散量输出
maximum leakage current	1 mA, 在 2 V 在 0 状态适用离散量输出
过载保护	与周期重连相关的输出关断
通讯协议	Modbus TCP/IP 和 4 RJ45 端口, 传输率: 100 Mbps, 10 Mbps, 介质: 两根双绞线电缆对，5D 类以上安全以太网和 4 RJ45 端口, 传输率: 100 Mbps, 10 Mbps, 介质: 两根双绞线电缆对，5D 类以上
交换模式	半双工, 全双工, 自动协商 Modbus TCP/IP 半双工, 全双工, 自动协商安全以太网
访问方法	从（站） Modbus TCP/IP
概念	Transparent Ready, Modbus TCP/IP
Web服务器	级别 A10, Modbus TCP/IP
网页服务	Modbus 标识请求, Modbus TCP/IP Modbus TCP/IP 消息发送 (数据字的读/写), Modbus TCP/IP Modbus TCP/IP 服务器, Modbus TCP/IP Standard 502, Modbus TCP/IP
操作距离	<= 100 m (工作站之间) 离散量输入 <= 100 m (工作站之间) 离散量输出
零、地端子排数量	1 适用电源（接口） 2 适用离散量输出 5 适用离散量输入
接线能力	离散量输入/出电路: 外加螺丝夹终端, 2 x 0.5 mm² (AWG 20) 软线带篐线端子离散量输入/出电路: 外加螺丝夹终端, 1 x 0.14...1 x 1.5 mm² (AWG 28 AWG 16…) 软线不带篐线端子离散量输入/出电路: 外加螺丝夹终端, 1 x 0.14...1 x 1.5 mm² (AWG 28 AWG 16…) 硬线不带篐线端子电源（接口）: 外加螺丝夹终端, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 1 x 0.2...1 x 2.5 mm² (AWG 24...AWG 12) 硬线不带篐线端子离散量输入/出电路: 外加螺丝夹终端, 1 x 0.25...1 x 0.5 mm² (AWG 22...AWG 20) 软线带篐线端子离散量输入/出电路: 外加螺丝夹终端, 1 x 0.25...1 x 1.5 mm² (AWG 22...AWG 16) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 16) 软线带篐线端子电源（接口）: 外加螺丝夹终端, 1 x 0.25...1 x 2.5 mm² (AWG 22...AWG 16) 软线不带篐线端子离散量输入/出电路: 外加螺丝夹终端, 2 x 0.14...2 x 0.5 mm² (AWG 28 AWG 20…) 硬线不带篐线端子离散量输入/出电路: 外加螺丝夹终端, 2 x 0.14...2 x0.75 mm² (AWG 28...AWG 18) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 12) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 2 x 0.2...2 x 1.5 mm² (AWG 24...AWG 12) 硬线不带篐线端子离散量输入/出电路: 外加螺丝夹终端, 2 x 0.25...2 x 0.34 mm² (AWG 22) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 2 x 0.25...2 x 1 mm² (AWG 22...AWG 18) 软线不带篐线端子电源（接口）: 外加螺丝夹终端, 2 x 0.5...2 x 1.5 mm² (AWG 22...AWG 16) 软线带篐线端子
紧固力矩	0.22…0.25 N.m
剥线长度	9 mm
电流消耗	8 A 在…上 24 V 直流电源
安装方式	35 mm DIN 导轨
深度	66.5 mm
高度	113 mm
宽度	253 mm
产品净重	1.2 kg
