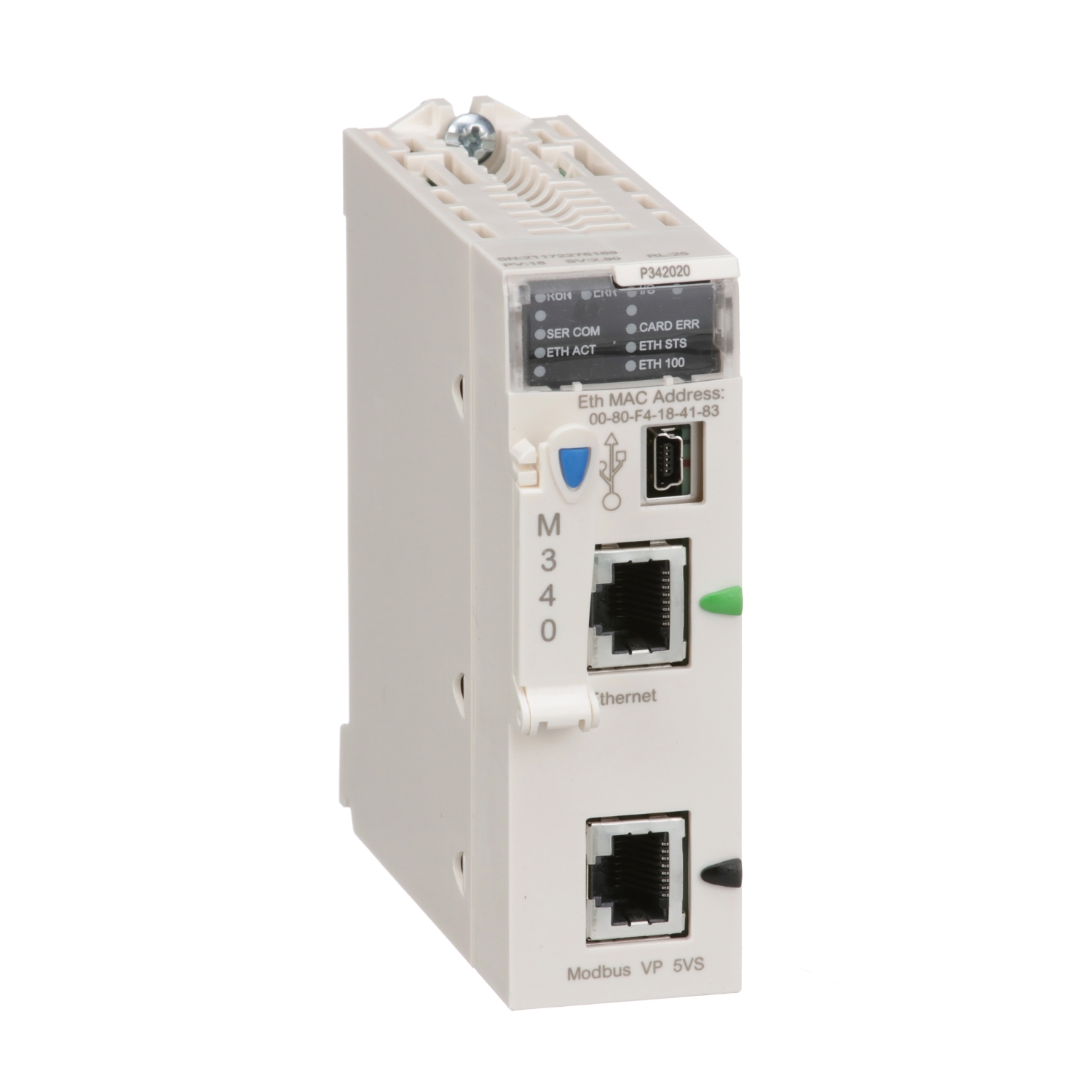

17505290637| 产品系列 | Modicon M340 自动化平台 | |
|---|---|---|
| 产品类型 | 处理器模块 | |
| 概念 | Transparent Ready CANopen | |
| 机架数量 | 4 | |
| 槽位数 | 11 | |
| 离散量 I/O 处理器数量 | 1024 I/O 多机架配置 704 I/O 单机架配置 | |
| 模拟量 I/O 处理器容量 | 256 I/O 多机架配置 66 I/O 单机架配置 | |
| 特殊应用通道数量 | 36 | |
| 监控 | 诊断计数器 对任何数据中心建模 事件计数器 对任何数据中心建模 |
| 控制通道 | 可编程回路 | |
|---|---|---|
| 集成连接类型 | 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS232C, 传输模式: 2 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 全双工 非隔离的串行链接 RJ45 特性模式, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 非隔离的串行链接 RJ45, 主/从 对任何数据中心建模, RTU/ASCII, 传输模式: 基带异步, RS232C, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 非隔离的串行链接 RJ45, 主/从 对任何数据中心建模, RTU/ASCII, 传输模式: 基带异步, RS485, 传输模式: 1 屏蔽双绞线对 在…上 0.3...19.2 kbit/s 半双工 USB 端口 在…上 12 Mbit/s Ethernet TCP/IP RJ45, 传输模式: 1 根双绞线 在…上 10/100 Mbit/s | |
| 通讯模块处理器 | 2 以太网通讯模块 4 ASI模块 | |
| embedded communication service | 带宽管理, Ethernet TCP/IP 数据编辑器, Ethernet TCP/IP Modbus TCP 消息发送, Ethernet TCP/IP 支架观察器, Ethernet TCP/IP SNMP 网络管理员, Ethernet TCP/IP | |
| 以太网端口 | 10BASE-T/100BASE-TX | |
| 每段的设备数 | 0…32 (特性模式) 0…32 (对任何数据中心建模) | |
| 设备数量 | 2 点至点 特性模式 2 点至点 对任何数据中心建模 | |
| 总线长度 | 0…10 m 非绝缘的串行链接 特性模式 段 0…10 m 非绝缘的串行链接 对任何数据中心建模 段 0…1000 m 绝缘的串行链接 特性模式 段 0…1000 m 绝缘的串行链接 对任何数据中心建模 段 0…15 m 特性模式 点至点 0…15 m 对任何数据中心建模 点至点 | |
| maximum tap links length | <15 m 非绝缘的串行链接 特性模式 段 <15 m 非绝缘的串行链接 对任何数据中心建模 段 <40 m 绝缘的串行链接 特性模式 段 <40 m 绝缘的串行链接 对任何数据中心建模 段 | |
| 地址数 | 0…248 适用 特性模式 0…248 适用 对任何数据中心建模 | |
| 请求 | 1 K 数据字节/请求 特性模式 每个 RTU 请求 252 个数据字节 对任何数据中心建模 每个 ASCII 请求 504 个数据字节 对任何数据中心建模 | |
| 控制参数 | 每个帧（RTU）一个 CRC 对任何数据中心建模 每个帧（ASCII）一个 LRC 特性模式 每个帧（ASCII）一个 LRC 对任何数据中心建模 | |
| 内存说明 | 提供内存卡 (BMXRMS008MP) 程序、常数、符号与数据的备份 内部 RAM 4096 Kb 内部 RAM 256 kB 数据 内部 RAM 3584 kB 程序常量与符号 提供内存卡 (BMXRMS008MP) 激活标准的 Web 服务器，B10级 | |
| 目标区尺寸 | 256 kB 非定位内部数据 32634 %Mi 确定内部位 | |
| 目标区域的默认尺寸 | 1024 %MWi 内部字 确定内部数据 256 %KWi 固定字 确定内部数据 512 %Mi 确定内部位 | |
| 应用程序结构 | 1 个循环/周期主任务 1个周期快速任务 无辅助任务 64 个事件任务 | |
| _ | 0.12 µs _ 0.17 µs 双长的字 0.25 µs 单长的字 1.16 µs _ | |
| 每毫秒指令数 | 6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算 8.1 Kinst/ms 100 % 布尔 | |
| 系统开销 | 0.13 ms 适用 快速任务 0.7 ms 适用 主任务 | |
| 电流消耗 | 95 mA 在…上 24 V 直流 | |
| 供电电源 | 通过机架的内部电源 | |
| 标识 | CE | |
| LED状态 | 以太网激活 (ETH ACT): LED (绿色) 处理器运行 (RUN): LED (绿色) 以太网网络状态 (ETH STS): LED (绿色) 数据速率 (ETH 100): LED (红色) I/O 模块故障 (I/O): LED (红色) 内存卡故障 (CARD ERR): LED (红色) 处理器或系统故障 (ERR): LED (红色) Modbus 上的活动 (SER COM): LED (黄色) | |
| 产品净重 | 0.205 kg |
| 运行温度 | 0…60 °C | |
|---|---|---|
| 相对湿度 | 10…95 % 无冷凝 | |
| IP 防护等级 | IP20 | |
| 保护处理 | TC | |
| 符合指令 | 2014/35/EU - low voltage directive 2014/30/EU - electromagnetic compatibility 2012/19/EU - WEEE指令 | |
| 产品认证 | CE UL CSA RCM EAC 商船 | |
| 标准 | EN 61131-2 EN/IEC 61010-2-201 UL 61010-2-201 CSA C22.2 No 61010-2-201 IACS E10 EN/IEC 61000-6-5 EN/IEC 61850-3 | |
| 环境特征 | 危险区域 1类2级 |
| 包装1的单位类别 | PCE | |
|---|---|---|
| 个/公斤 | 1 | |
| 包装重量 | 252 g | |
| 包装1高度 | 5.6 cm | |
| 包装1宽度 | 11.2 cm | |
| 包装1长度 | 11.8 cm | |
| 包装2重量 | 4.145 kg |
| 产品类型 | Green Premium 产品 | |
|---|---|---|
| REACh法规 | REACh 声明 | |
| REACh（不含 SVHC） | 是 | |
| 欧盟ROHS指令 | 主动合规性（超出欧盟 RoHS 法定范围的产品） 欧盟ROHS声明 | |
| 无汞 | 是 | |
| RoHS 豁免信息 | 是 | |
| 中国 ROHS 管理办法 | 中国 ROHS 声明 | |
| 环境披露 | 产品环境文件 | |
| 流通资料 | 产品使用寿命终期信息 | |
| WEEE | 该产品必须经特定废物回收处理后弃置于欧盟市场，绝不可丢弃于垃圾桶中。 |
| 保修单 | 18 months |
|---|
