产品详情

主要信息

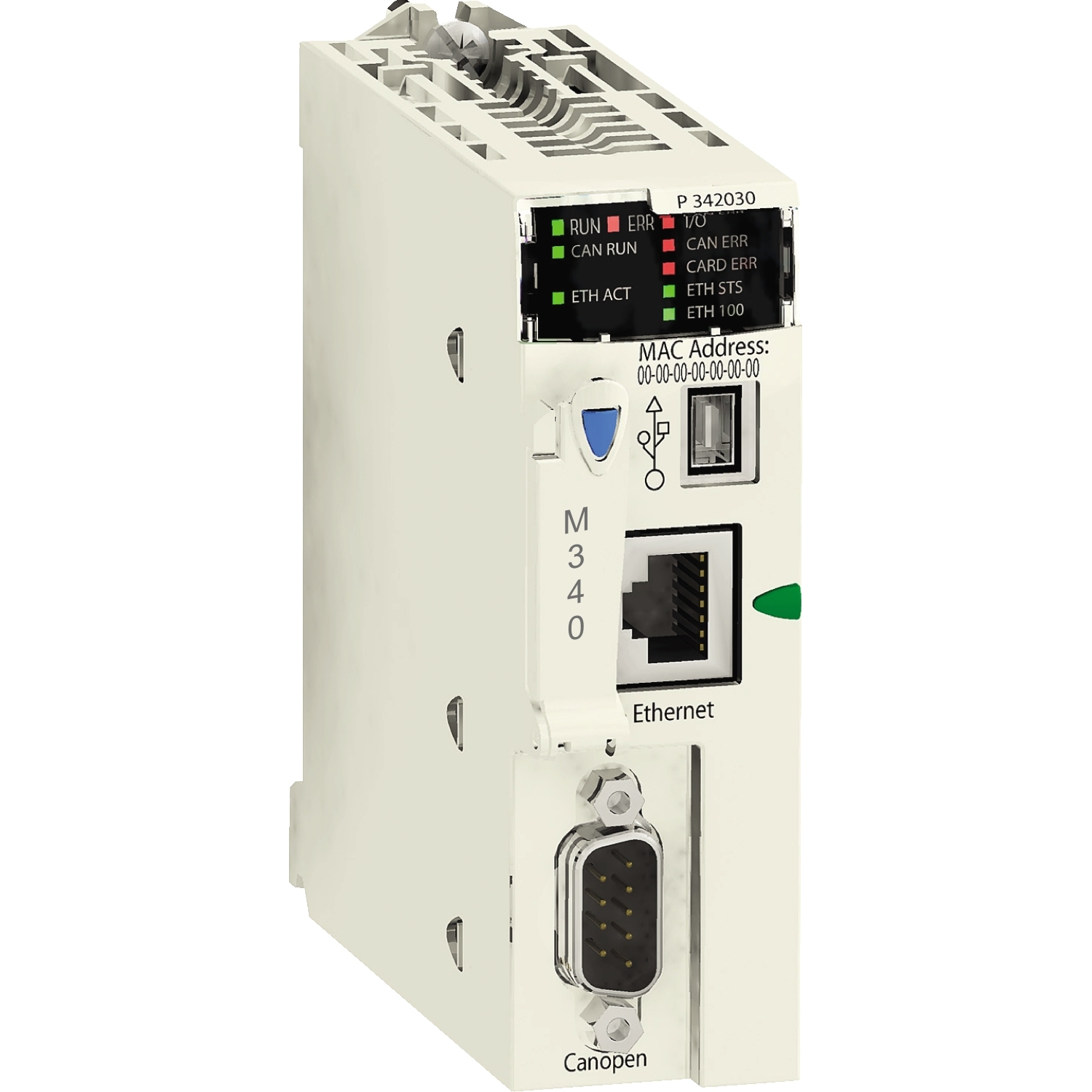

产品系列Modicon M340 自动化平台
产品类型处理器模块
运行条件需要一张存储卡来支持(不提供)
概念Transparent Ready
CANopen

机架数量4
槽位数11
离散量 I/O 处理器数量1024 I/O 多机架配置
704 I/O 单机架配置

模拟量 I/O 处理器容量256 I/O 多机架配置
66 I/O 单机架配置

特殊应用通道数量36
补充信息
控制通道可编程回路
运动控制独立轴 CANopen
集成连接类型USB 端口 在…上 12 Mbit/s
CANopen 主总线 SUB-D 9, 传输模式: 2 屏蔽双绞线对 在…上 20 kbit/s...1 Mbit/s
Ethernet TCP/IP RJ45, 传输模式: 1 根双绞线 在…上 10/100 Mbit/s

通讯模块处理器2 以太网通讯模块
4 ASI模块

embedded communication service网络管理(NMT) CANopen
过程数据对象(PDO) CANopen
服务数据对象 (SDO) CANopen
特殊功能 (SYNC, EMCY, TIME) CANopen
带宽管理, Ethernet TCP/IP
数据编辑器, Ethernet TCP/IP
Modbus TCP 消息发送, Ethernet TCP/IP
支架观察器, Ethernet TCP/IP
SNMP 网络管理员, Ethernet TCP/IP

以太网端口10BASE-T/100BASE-TX
传输率1 Mbit/s 0…20 m 0…0.6 m
125 kbit/s 0…500 m 0…10 m
20 kbit/s 0…2500 m 0…300 m
250 kbit/s 0…250 m 0…10 m
50 kbit/s 0…1000 m 0…120 m
500 kbit/s 0…100 m 0…10 m
800 kbit/s 0…40 m 0…6 m

总线/网络类型CANopen M20 DS 301 V4.02 通过 雏菊链或分接头结点链接的设备 CSMA/CA
CANopen M20 DS 303-2 通过 雏菊链或分接头结点链接的设备 CSMA/CA
CANopen M20 DS 405 通过 雏菊链或分接头结点链接的设备 CSMA/CA

从站数量63 CANopen
每段的设备数0…16 适用 <205 m (CANopen)
0…32 适用 <185 m (CANopen)
0…64 适用 <160 m (CANopen)

内存说明内部 RAM 4096 Kb
内部 RAM 256 kB 数据
内部 RAM 3584 kB 程序常量与符号

目标区尺寸256 kB 非定位内部数据
32634 %Mi 确定内部位

目标区域的默认尺寸1024 %MWi 内部字 确定内部数据
256 %KWi 固定字 确定内部数据
512 %Mi 确定内部位

应用程序结构64 个事件任务
1 个循环/周期主任务
1个周期快速任务
无辅助任务

_0.12 µs _
0.17 µs 双长的字
0.25 µs 单长的字
1.16 µs _

每毫秒指令数6.4 Kinst/ms 65 % 布尔 + 35 % 定点运算
8.1 Kinst/ms 100 % 布尔

系统开销0.13 ms 适用 快速任务
0.7 ms 适用 主任务

电流消耗135 mA 在…上 24 V 直流
供电电源通过机架的内部电源
标识CE
LED状态以太网激活 (ETH ACT): LED (绿色)
集成机器/安装总线运行 (CAN ERR): LED (绿色)
处理器运行 (RUN): LED (绿色)
以太网网络状态 (ETH STS): LED (绿色)
数据速率 (ETH 100): LED (红色)
I/O 模块故障 (I/O): LED (红色)
集成机器/安装总线故障 (CAN ERR): LED (红色)
内存卡故障 (CARD ERR): LED (红色)
处理器或系统故障 (ERR): LED (红色)
Modbus 上的活动 (SER COM): LED (黄色)

产品净重0.215 kg
环境
运行温度0…60 °C
相对湿度10…95 % 无冷凝
IP 防护等级IP20
保护处理TC
符合指令2014/35/EU - low voltage directive
2014/30/EU - electromagnetic compatibility
2012/19/EU - WEEE指令

产品认证CE
UL
CSA
RCM
EAC
商船

标准EN 61131-2
EN/IEC 61010-2-201
UL 61010-2-201
CSA C22.2 No 61010-2-201
IACS E10
EN/IEC 61000-6-5
EN/IEC 61850-3

环境特征危险区域 1类2级
包装单位
包装重量0.277 kg
包装1高度55.000 mm
包装1宽度110.000 mm
包装1长度125.000 mm
可持续性
产品类型Green Premium 产品
REACh法规REACh 声明
REACh(不含 SVHC)
欧盟ROHS指令主动合规性(超出欧盟 RoHS 法定范围的产品)
欧盟ROHS声明

无汞
RoHS 豁免信息
中国 ROHS 管理办法中国 ROHS 声明
环境披露产品环境文件
流通资料产品使用寿命终期信息
WEEE该产品必须经特定废物回收处理后弃置于欧盟市场,绝不可丢弃于垃圾桶中。
合同保修
保修单18 个月
